磁翻板液位计

产品详情

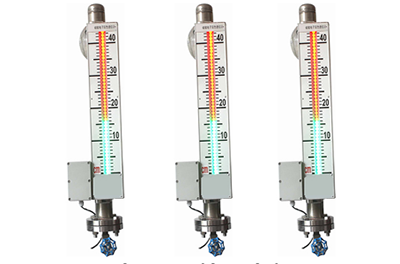

型号:CFB-10C,该产品是常用的侧装式磁翻柱液位计,应用广泛。浮子内磁钢选用优质**磁钢,永不退磁。对多种水、液化气、丙稀、油品、稀酸、碱盐、 多种有机无机化工介质等都能使用。适用于工作压力低于6.4MPa ,工作温度低于200℃的液体介质的液位测量。


详 细 描 述

一、产品概述:
  该产品是常用的侧装式磁翻柱液位计,应用广泛。浮子内磁钢选用优质**磁钢,永不退磁。对多种水、液化气、丙稀、油品、稀酸、碱盐、   多种有机无机化工介质等都能使用。适用于工作压力低于6.4MPa ,工作温度低于200℃的液体介质的液位测量。
二、结构原理:
  基于旁通管原理,使容器内和主体管内的液位高度一致,磁浮子为感测件,通过磁耦合作用来反映液位高度,磁浮子磁柱内部装有磁铁,液位上   升时,翻柱中白色变红色,下降时变白,可以通过加限位开关来实现液位报警或控制,加变送器输出4-20mA远传信号,给二次表来显示控制。
三、参数指标:
  1、 测量范围:200~15000mm;
  2、测量精度:±10mm;
  3、腔体材质:1Cr18Ni9Ti;
  4、工作压力:1.0 , 1.6 , 2.5 , 4.0 , 6.4Mpa
  5、温度范围: -160℃~200℃
  6、介质比重:≥0.45g/cm3
  7、 介质密度差:≥0.15g/c m3(测量界位)
  8、介质粘度:≤0.02Pa.S
  9、变送输出信号:二线制 4~20mADC   250Ω负载
四、连接法兰尺寸:
  标配DN20 ,DN25(HG 20592-97)顶装DN100   若采用其他法兰请用户在订货时注明。

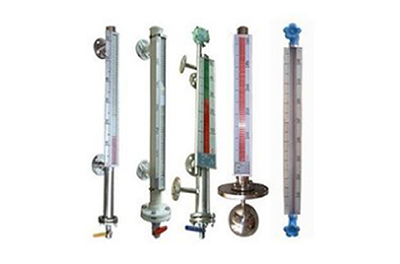

五、用途与适用范围:
  1、基本型:适用于普通容器、槽、罐体、塔等液位测量,工作压力低于6.4MPa,温度低于200℃,介质密度0.45~1.8g/cm3 ;
  2、 夹套型:适用于介质粘度大,易凝固或在低温状态下流动性较差的液体液位的测量;
  3、高温高压型:适用于压力10MPa以内温度低350℃;

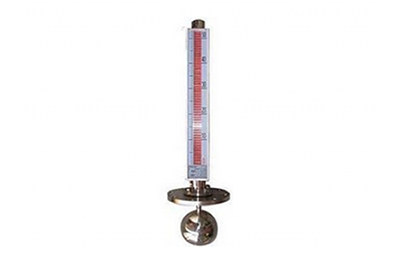

  4、顶装型:适用于地下罐流动液体的液位测量;
六、安装要求:
  1、仪表垂直安装,倾斜角小于5o ,保证浮子在主体管内上下浮动;
  2、仪表与容器之间必须装有截止阀,以便清洗或检修时切断物料;
  3、仪表周围不允许有导磁体,否则影响测量;
  4、没量范围是指上下法兰点中心距的距离;
  5、对于被测介质中有杂质的建议安装过滤装置或定期对浮子进行清洗,防止浮子卡死;
