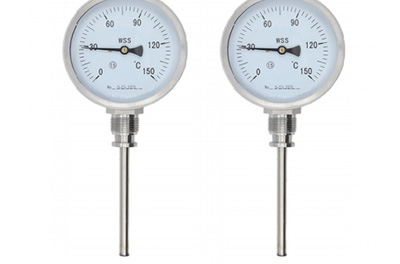

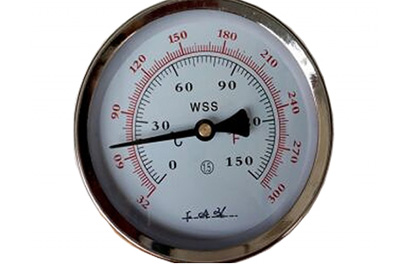

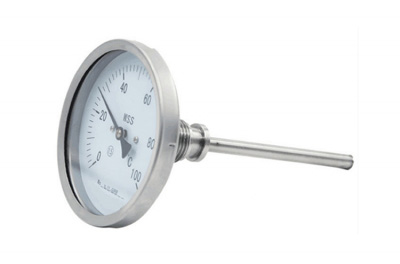

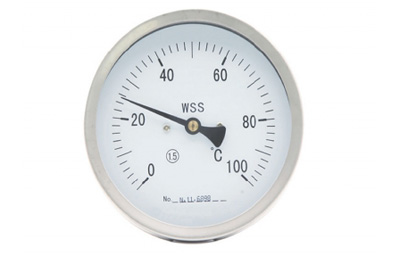

双金属温度计

产品详情

双金属温度计对温度的测量是通过系统内部,由双金属材料制成的螺旋弹簧式双金属片对温度的传感来实现的。其双金属材料是由两个不可分割的金属片所组成,因为两个金属片的热膨胀系数不同,因而在温度变化情况下会发生不同程度的伸展变形。这种伸展变形与温度近似成正比。金属片的一端固定而另一端与指示轴固定为一体,从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。


详 细 描 述
  一、应用:
  双金属温度计是是用于测量中、低温的现场检测仪表,可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
  二、原理:
  双金属温度计对温度的测量是通过系统内部,由双金属材料制成的螺旋弹簧式双金属片对温度的传感来实现的。其双金属材料是由两个不可分割的金属片所组成,因为两个金属片的热膨胀系数不同,因而在温度变化情况下会发生不同程度的伸展变形。这种伸展变形与温度近似成正比。金属片的一端固定而另一端与指示轴固定为一体,从而在金属片伸展变形时驱动指示轴旋转并在刻度盘上指示出相应的温度值。
  三、主要技术参数
  公称直径 : Φ60mm、Φ100mm、Φ150mm
  精确度等级 : 1.5%
  连接螺纹 : M16×1.5、M27×2、G1/2、PT1/2
  测温范围 :-20~+80℃、0~100℃、0~150℃、0~200℃、0~300℃、0~400℃、0~500℃
  罩壳材质 :不锈钢SUS304、铁壳镀铬(钢板08F)
  感温管材质 : 不锈钢管
  感温管直径 : Φ6mm、Φ9mm
  接头材质 : 碳钢镀铬或不锈钢SUS304
  仪表玻璃 : : 普通玻璃
  防护等级 : IP65
  四、使用指南:
  1、在测量时双金属温度计感温管浸入被测介质中的长度必须大于感温元件的长度,一般浸入长度大于等于75mm,0~50℃量程的浸入长度须大2、2、120mm,以保证测量的准确性。
  3、如测量介质有压力影响,注意选择接头螺纹密封形式;
  4、测量有腐蚀性的介质请注意选型材质要求;
  5、如有其它要求,须经我单位技术部门确认并澄清后可定制。
